Ps5 Démantelée

Démontage de la PlayStation 5 révèle des secrets matériels

Mis à jours 27 novembre 2020

Nous sommes encore en attente du lancement officiel de la PlayStation 5, mais nous avons déjà le premier démontage public du matériel de la console grâce à Sony lui-même.

La vidéo japonaise (avec sous-titres en anglais) publiée par Sony répond à quelques questions lancinantes posés par plusieurs.

Le principal d’entre eux est une démonstration du fonctionnement du support noir circulaire du système. Lorsque la PS5 est placée verticalement, le support est maintenu en place avec une seule grande vis.

Lorsque cette vis est retirée, elle peut être stockée dans un compartiment de la base et un petit capuchon remplit le trou de vis du système lui-même.

Les propriétaires de PS5 utiliseront la même base pour placer la PS5 horizontalement, apparemment pour donner une surface plane sur laquelle reposent les courbes douces du système. Dans cette configuration, cependant, la base s’enclenche simplement le long d’un ensemble de marques sur l’un de ces panneaux blancs, aucune vis n’est requise.

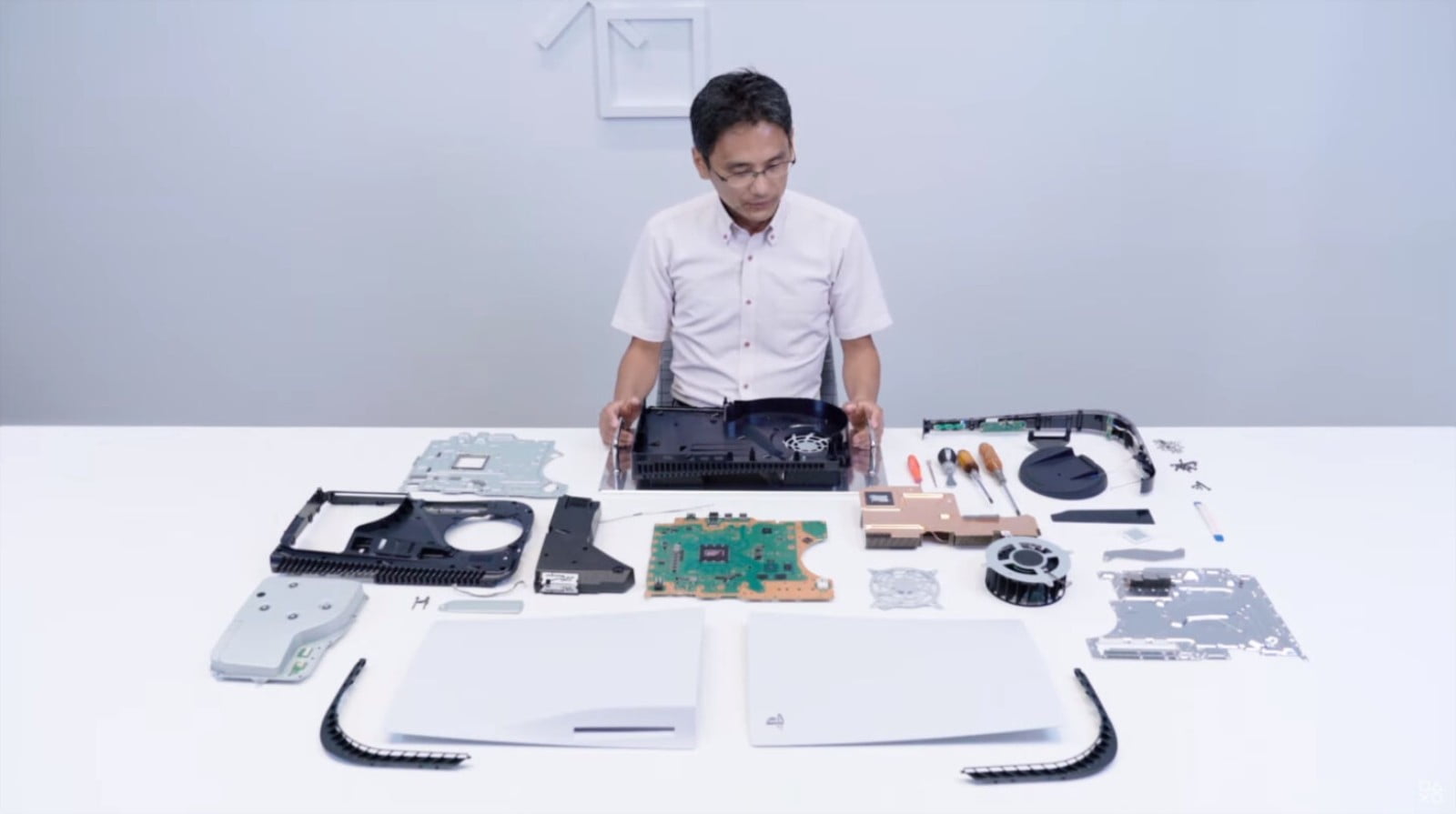

Ps5 Démantelée
La PlayStation 5 est livrée avec tout ce qui est vu ici. Assemblage requis. Piles non incluses. De Sony!

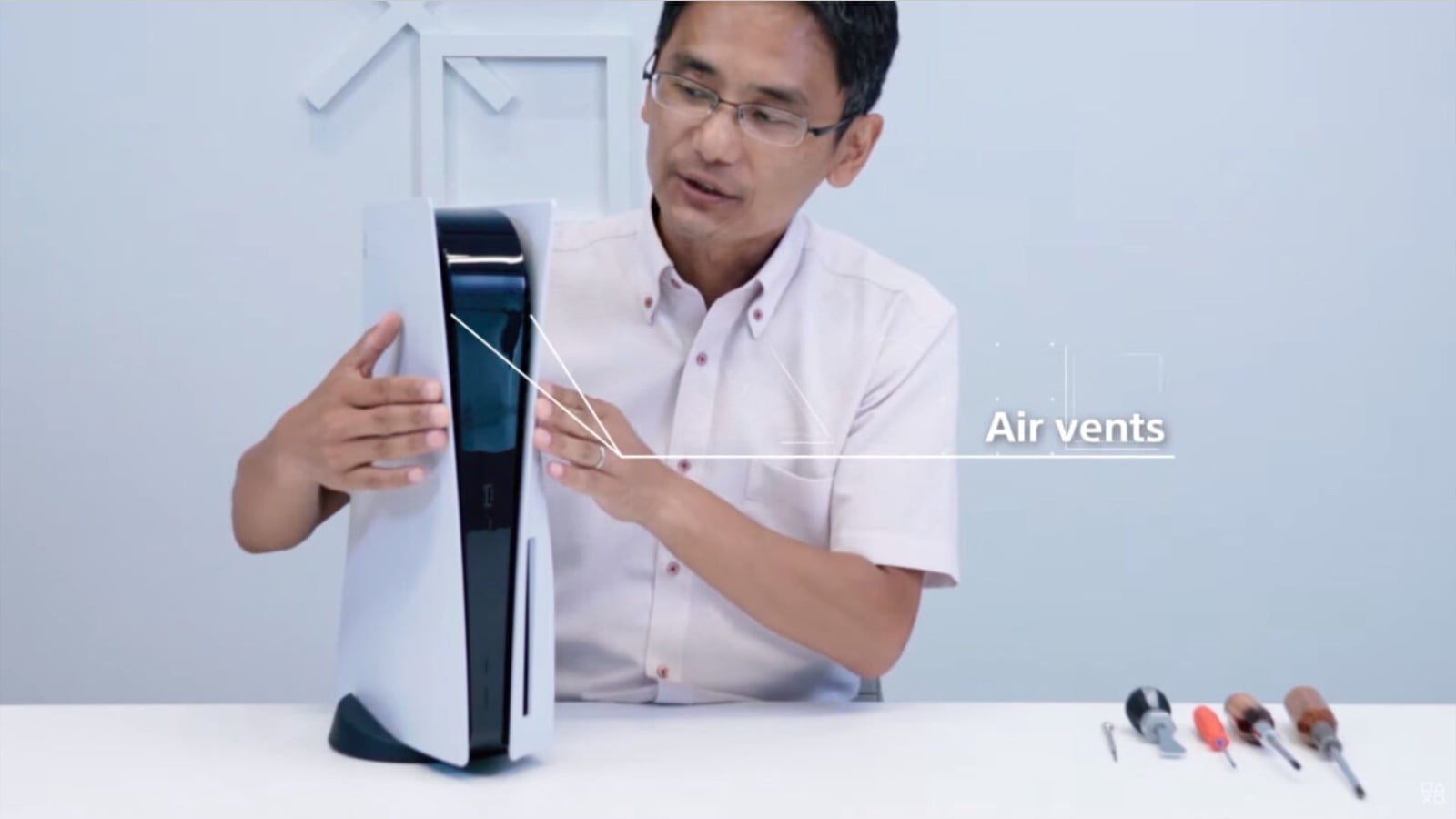

PS5 Bouches aeration
Bouches d’aération

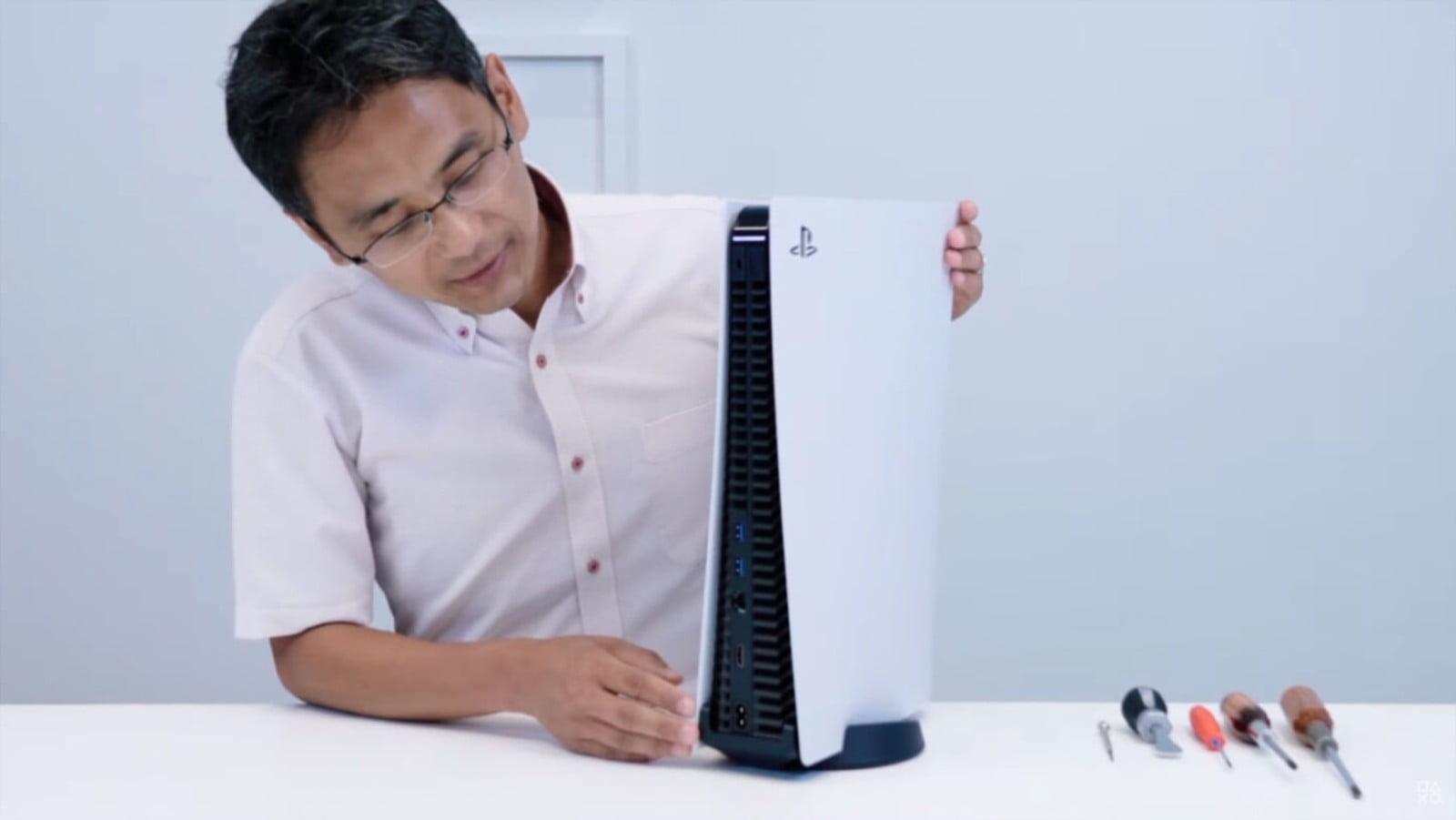

PS5 arriere
Tout l’arrière du système est à peu près un grand évent.

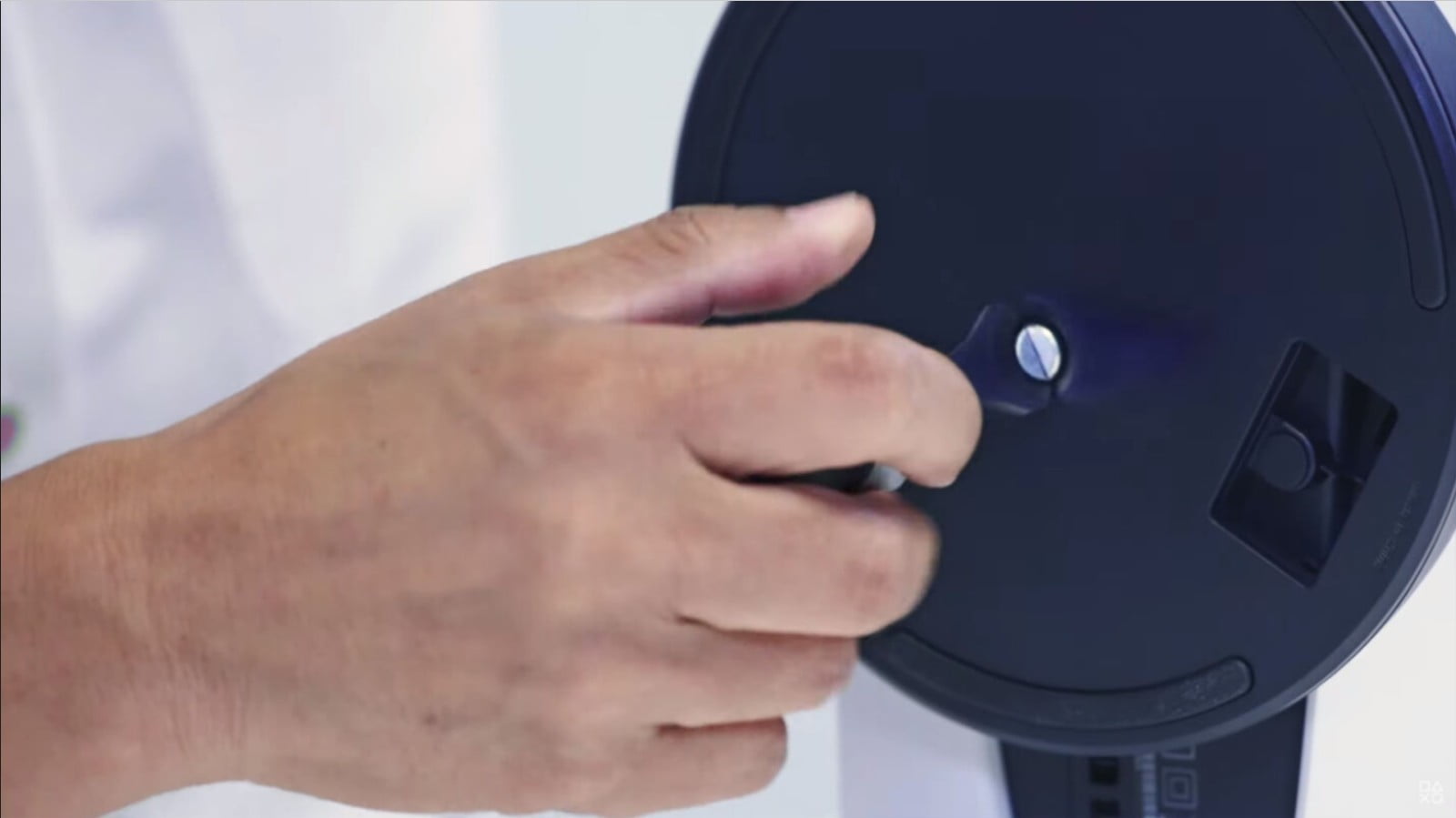

ps5 base avec ecrous
Le support à la base du système (vertical) est fixé avec une seule grande vis.

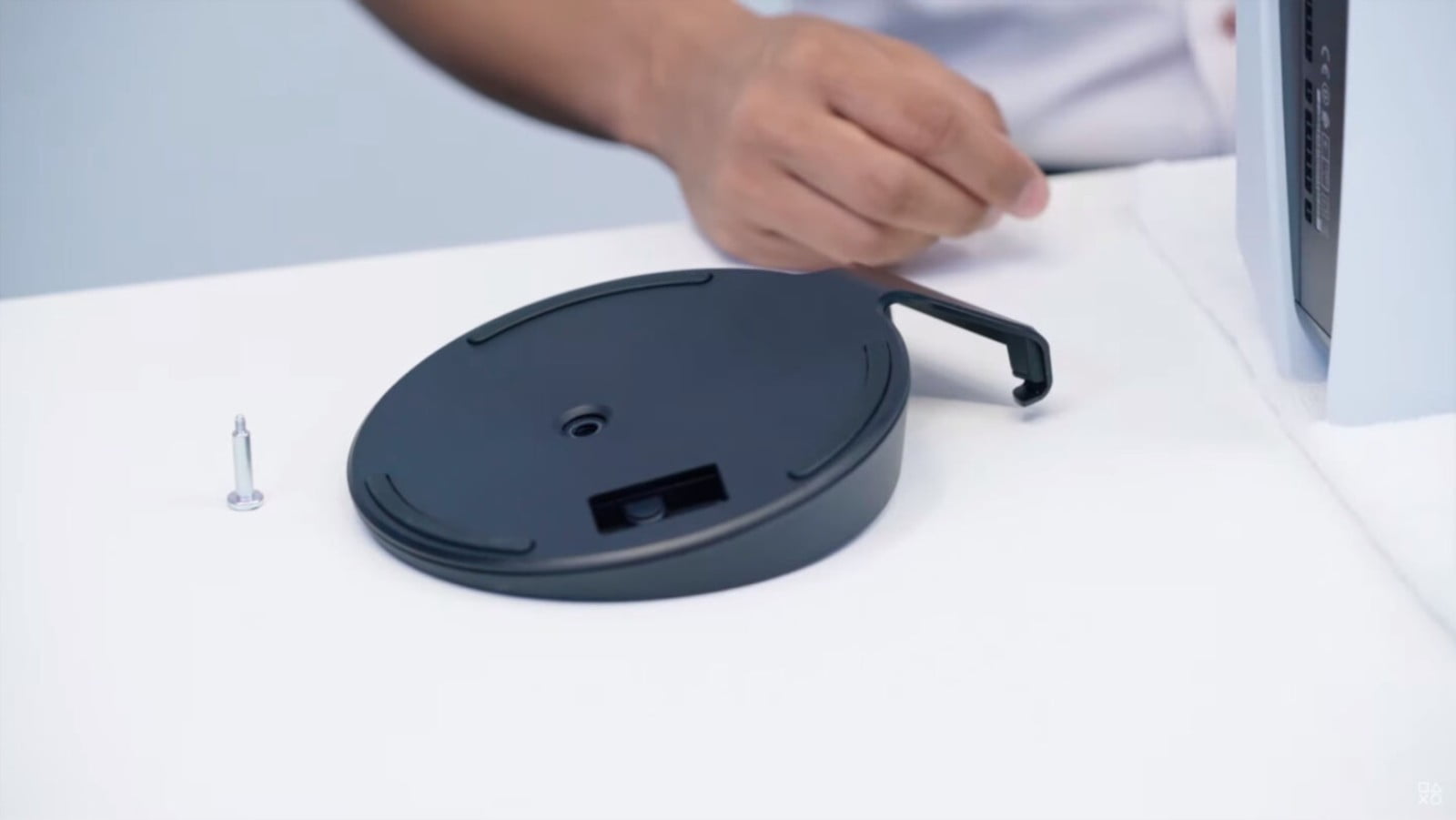

ps5 base demantelee
Le support et la vis démantelés

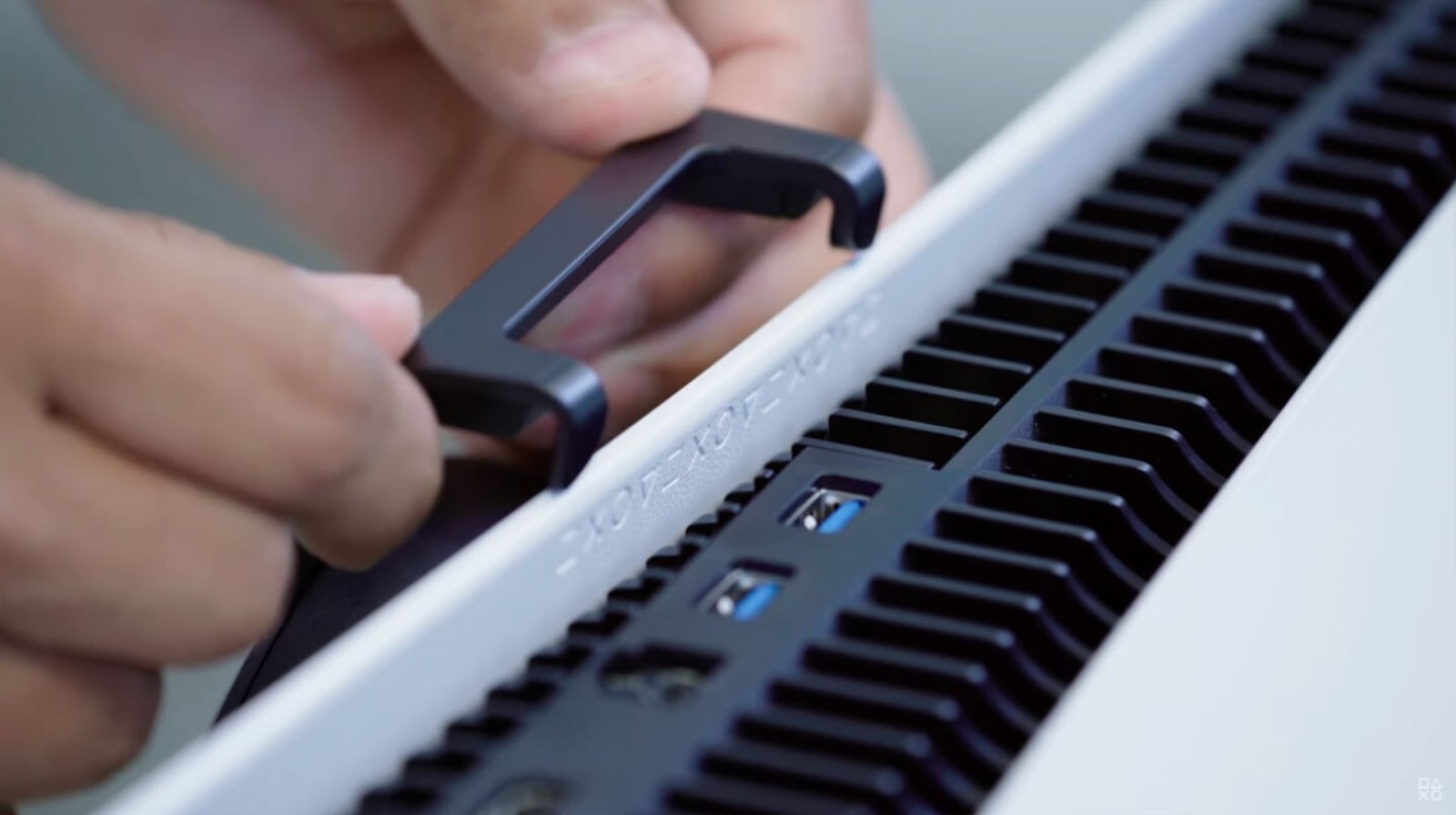

ps5 base attache verticale
En orientation horizontale, le support s’enclenche sans outils.

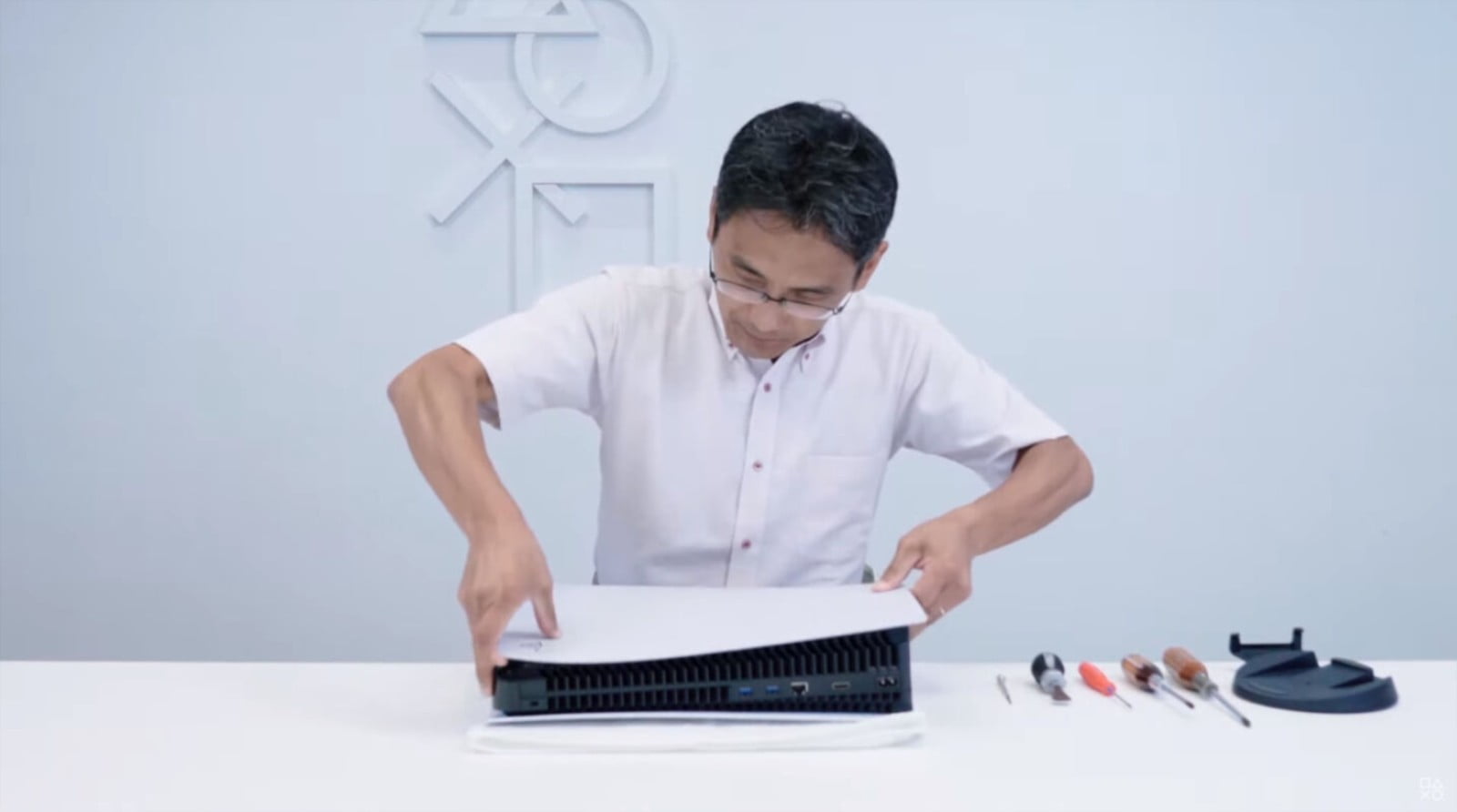

ps5 panneau attache sans ecrous
Les panneaux blancs sur les côtés du système peuvent être installé sans outils.

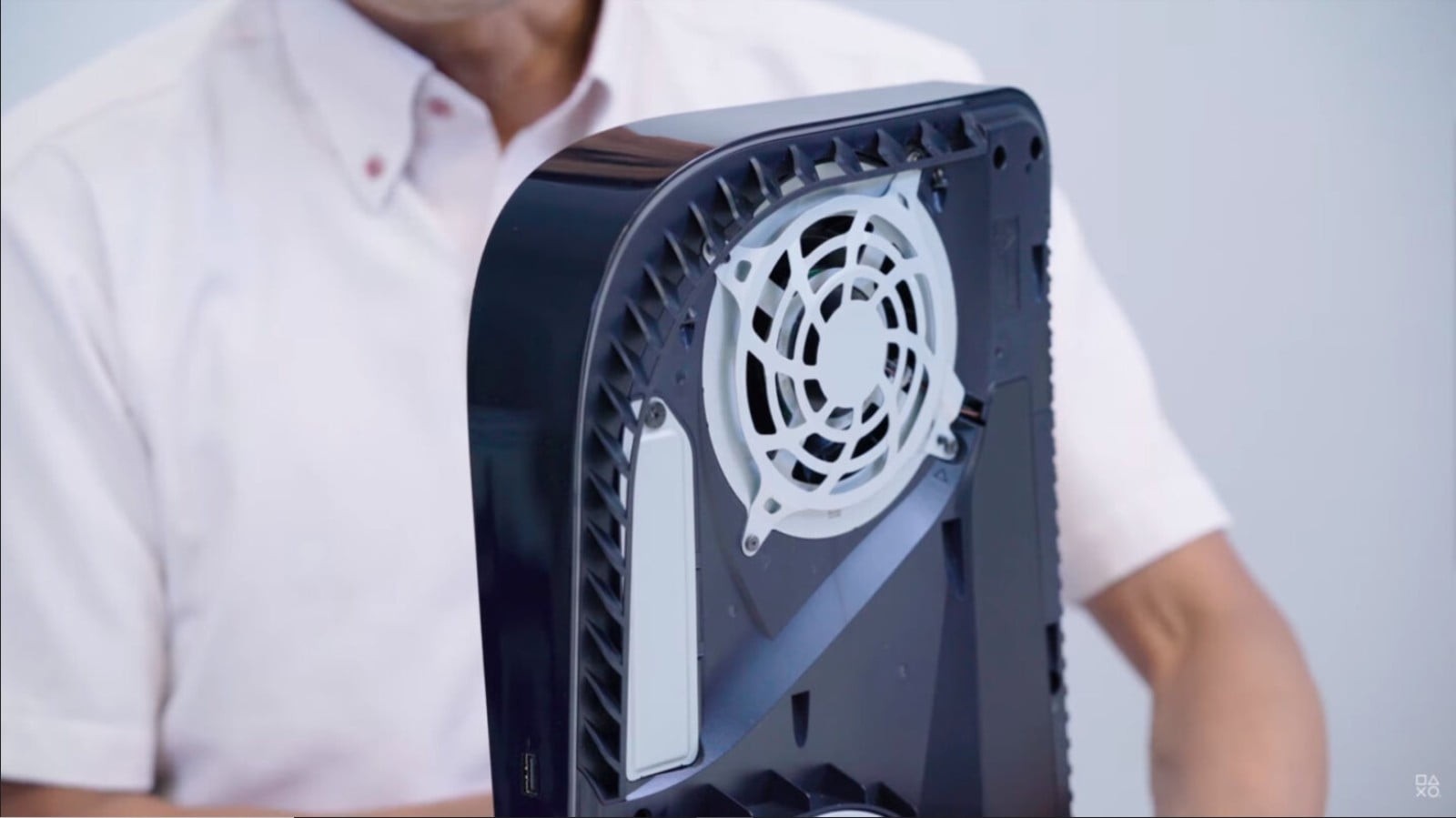

ps5 ventilateur refroidissement
Le ventilateur de refroidissement aspire l’air des deux côtés du système.

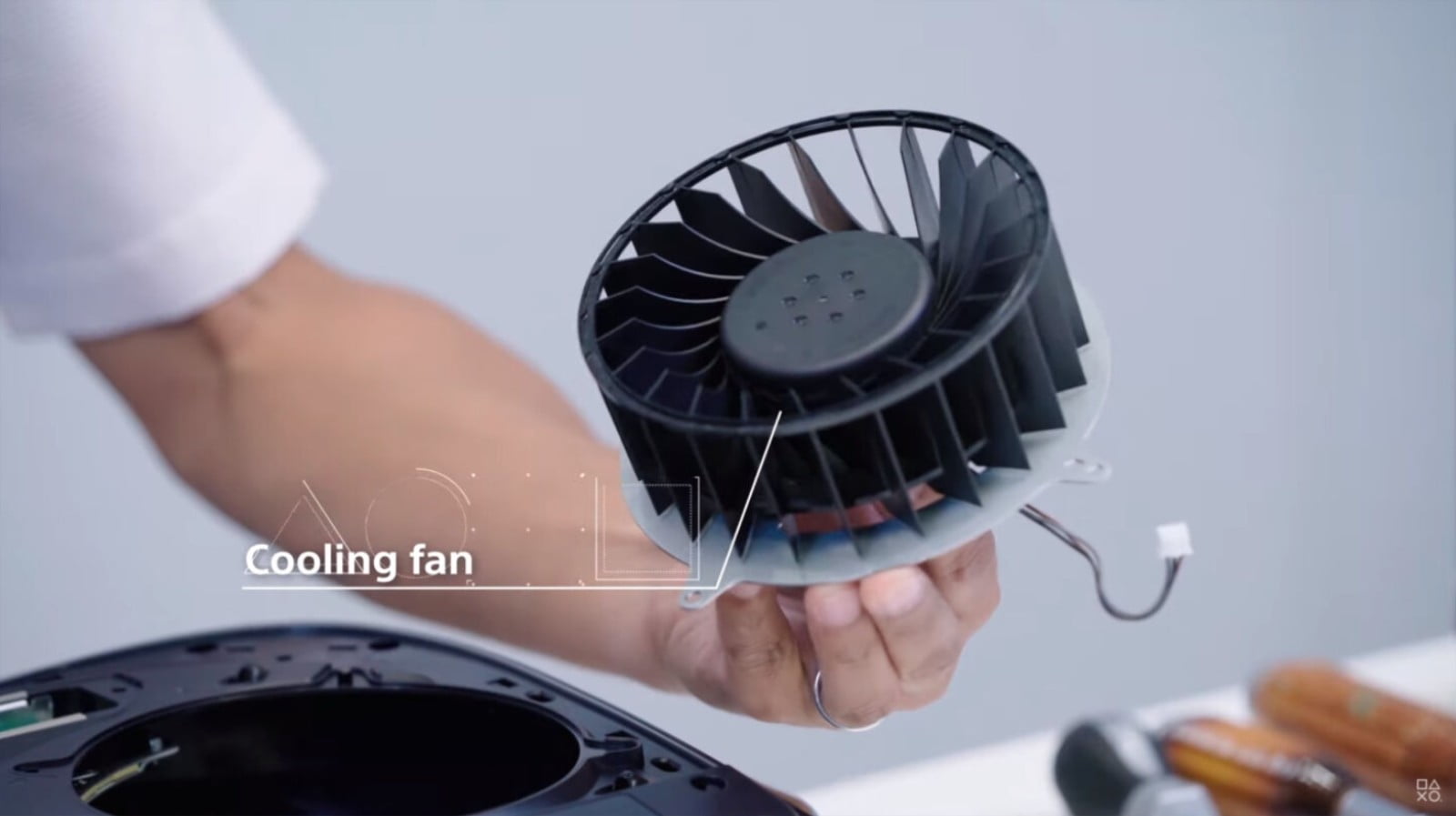

ps5 systeme refroidissement demantele
Le ventilateur de refroidissement massif démantelé

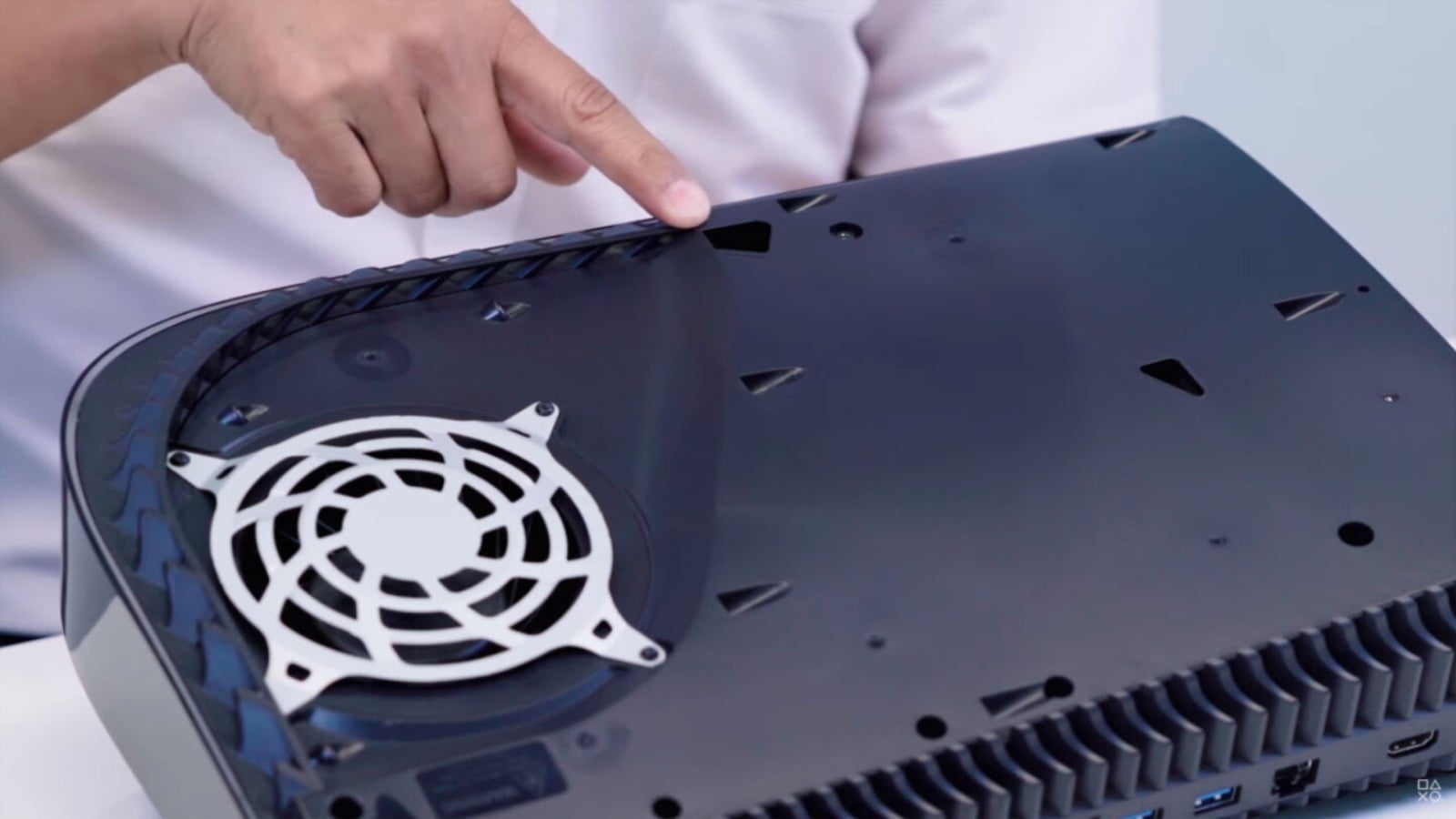

ps5 capteur poussiere
Un des deux trous de “collecteur de poussière” qui peuvent être nettoyer facilement après une utilisation prolongée
ps5 panneau pour stockage PCIe
Ce panneau pour l’extension de stockage PCIe peut être ouvert avec un tournevis.

Les panneaux se retirent facilement

En parlant de ces panneaux blancs, la vidéo de démontage montre qu’ils peuvent être retirés facilement sans outils. «Soulevez simplement le coin arrière et faites-le glisser», comme l’explique la vidéo.

Avec les panneaux blancs éteints, les utilisateurs ont un accès facile à l’extérieur du ventilateur de refroidissement du système, qui aspire l’air des deux côtés du système à travers deux longs évents latéraux à l’avant et un évent arrière sur toute la longueur du système.

Selon Sony, la coque intérieure comporte également deux trous de collecteur de poussière qui peuvent être facilement être nettoyés avec un aspirateur. Cela devrait être une bonne nouvelle pour les propriétaires de PS4 qui se sont habitués à ouvrir le système et à le nettoyer avec de l’air comprimé pour éliminer la poussière obstruant le système.

Accès à l’extension de stockage PCIe du système

Le retrait des panneaux externes donne également accès à l’emplacement d’extension de stockage PCIe du système. Vous aurez besoin d’un tournevis pour retirer le petit panneau qui protège cette fente, mais sinon, il semble relativement facile d’accès. Cela n’est pas le cas avec le stockage interne sur les précédentes consoles PlayStation PS4.

Cependant, les 825 Go de stockage haute vitesse intégré du système sont contenus sur une puce séparée contrôlée directement sur la carte mère. Vous pouvez, cependant, ajouter un disque dur externe pour stocker vos jeux préférés. Nous vous recommandons fortement d’utiliser des SSD à la place des HDD traditionnels. Voici notre sélection des meilleurs SSD Sony.

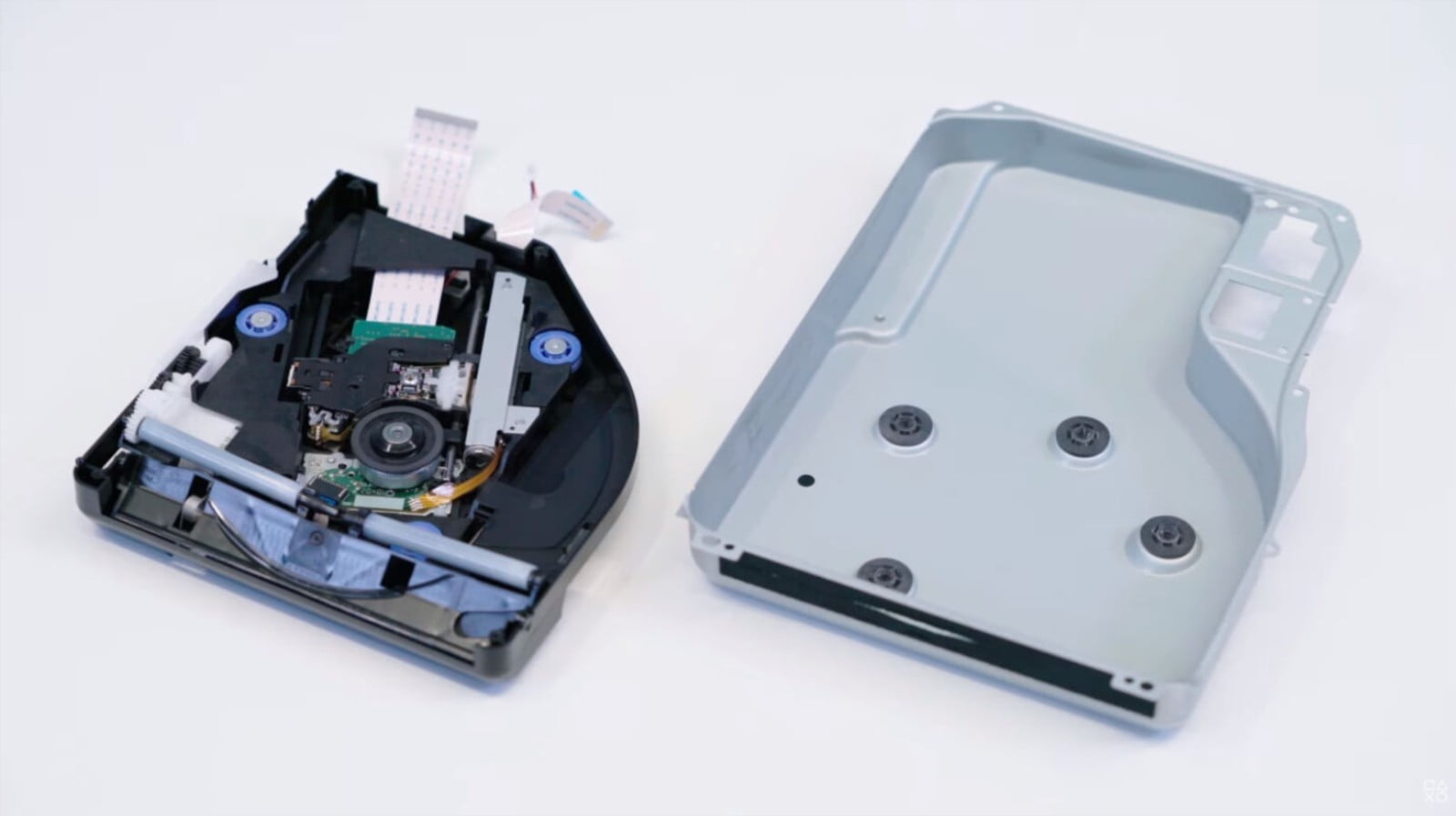

PS5 Lecteur Blu ray Ultra HD
Le lecteur Blu-ray Ultra HD de la PS5 et une couche isolante qui, selon Sony, réduisent le bruit et les vibrations des disques en rotation.

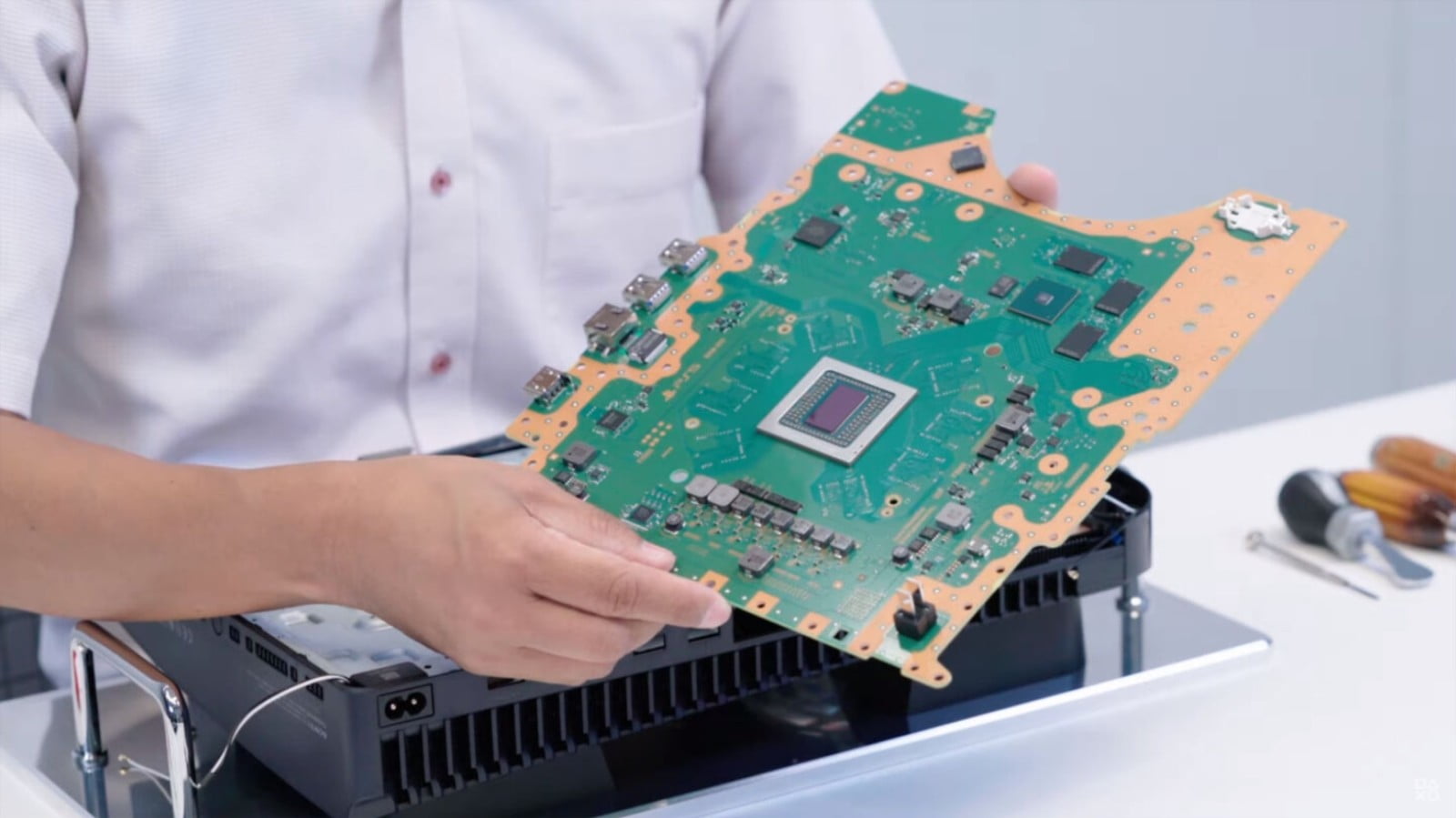

Carte mère et CPU de la PS5
Un côté de la carte mère, avec le CPU.

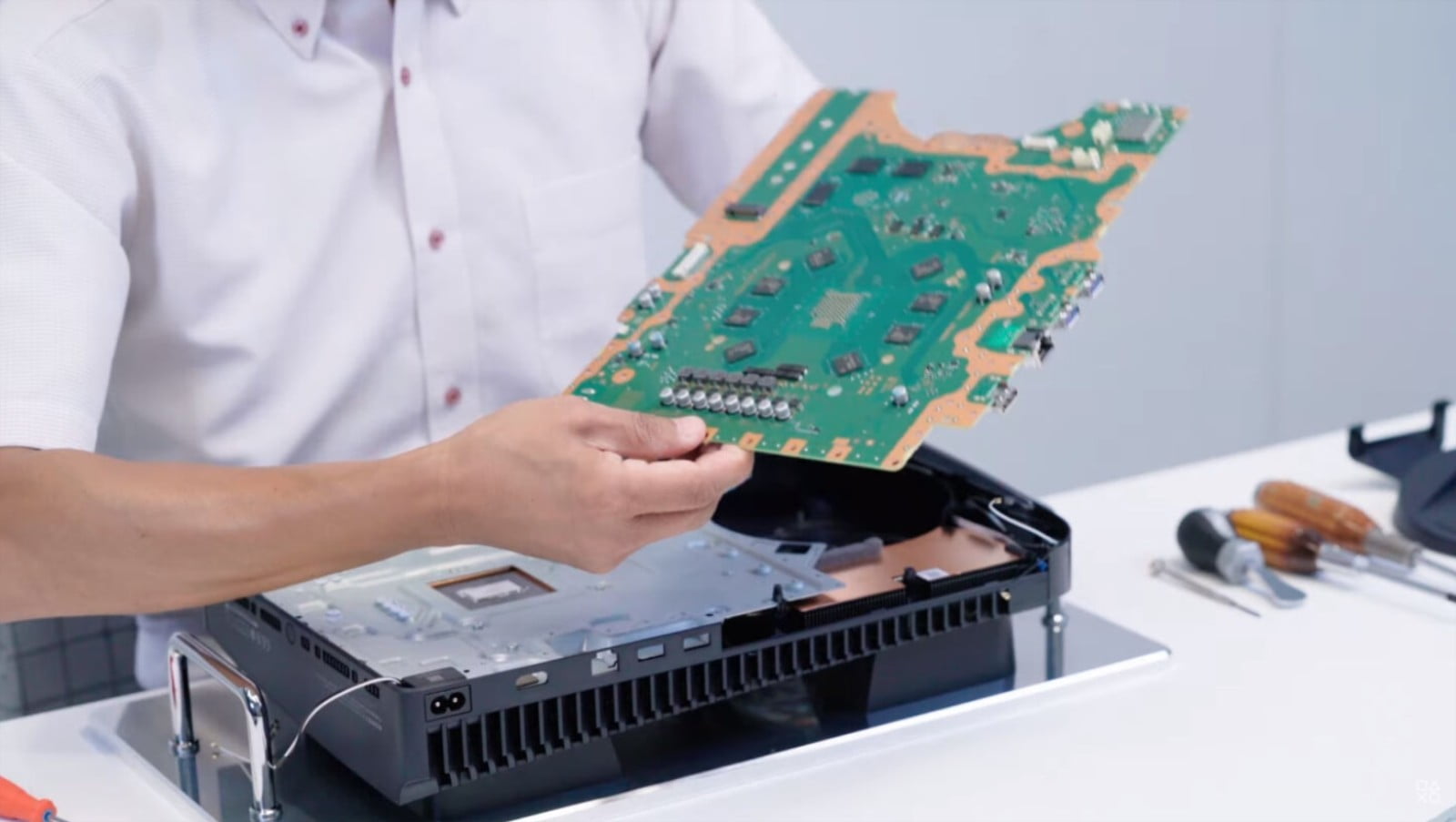

La RAM de la PS5
Et l’autre, avec un anneau de puces RAM près du centre

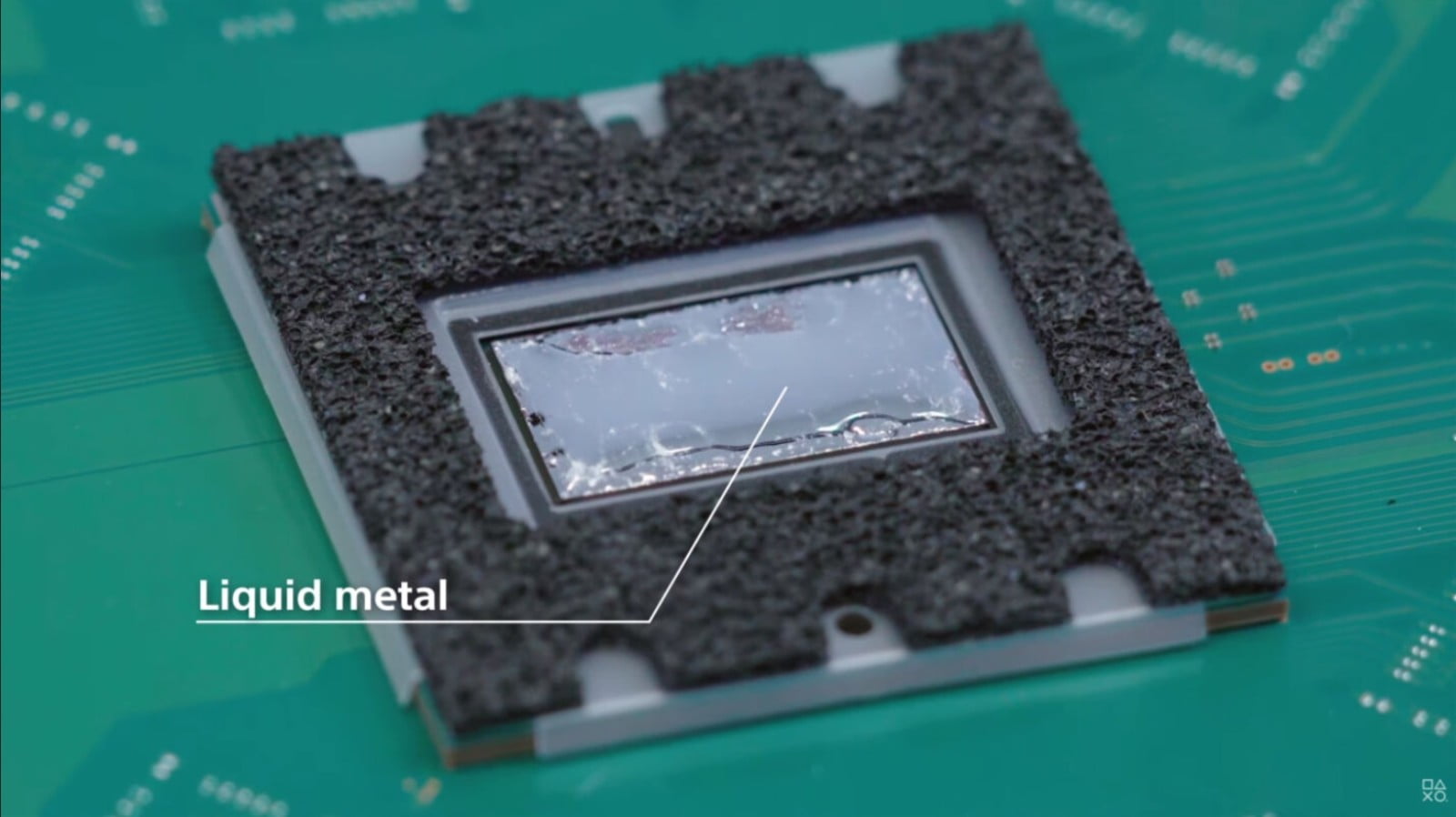

Métal Liquide de la PS5
Sony affirme avoir testé le conducteur chauffant en métal liquide de la PS5 pendant deux ans avant de l’installer dans le système.

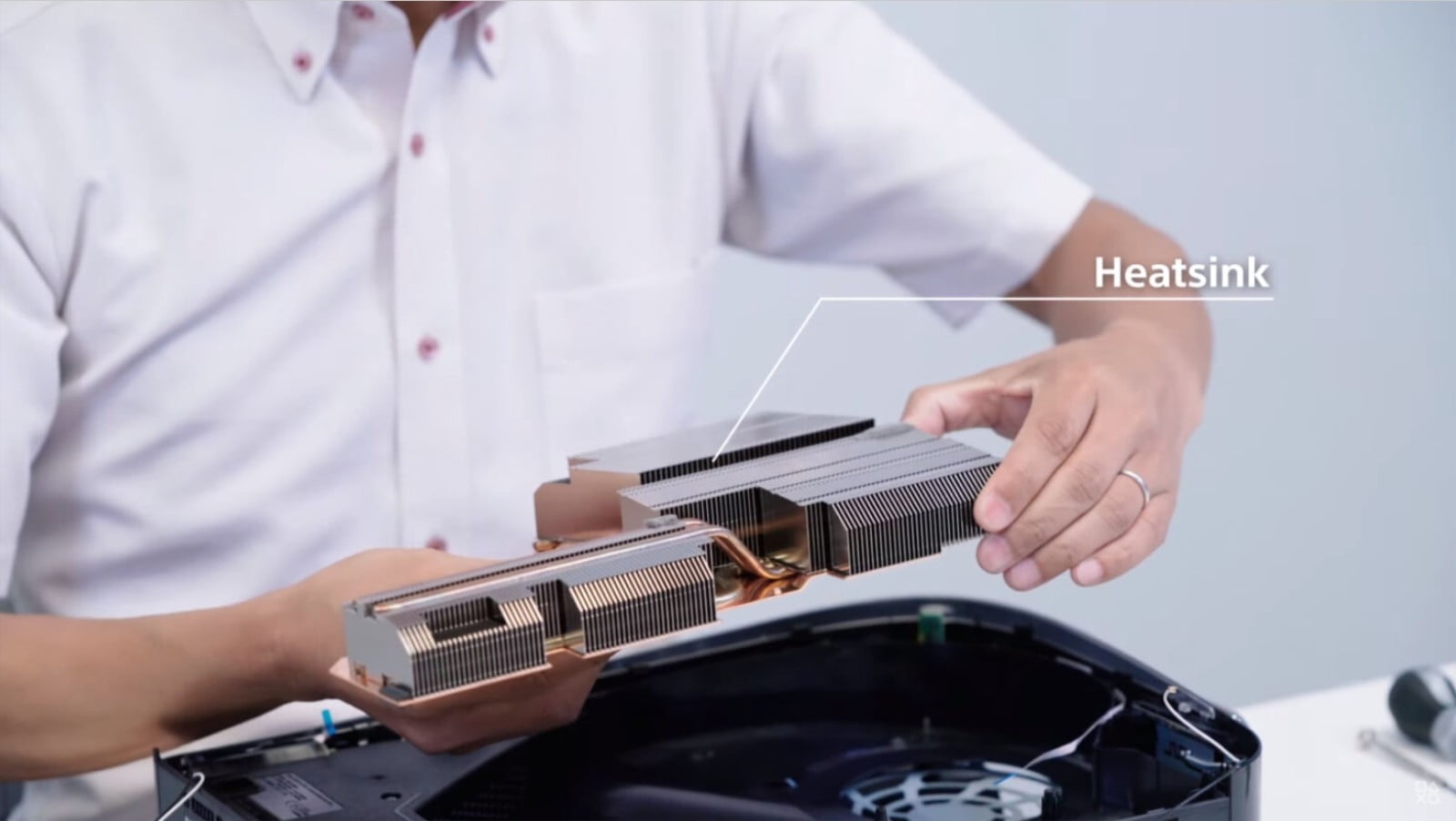

Dissipateur chaleur ps5
Sony affirme que ce dissipateur thermique utilise un tuyau avec une «forme et un flux d’air [qui] permettent d’obtenir les mêmes performances qu’une chambre à vapeur».

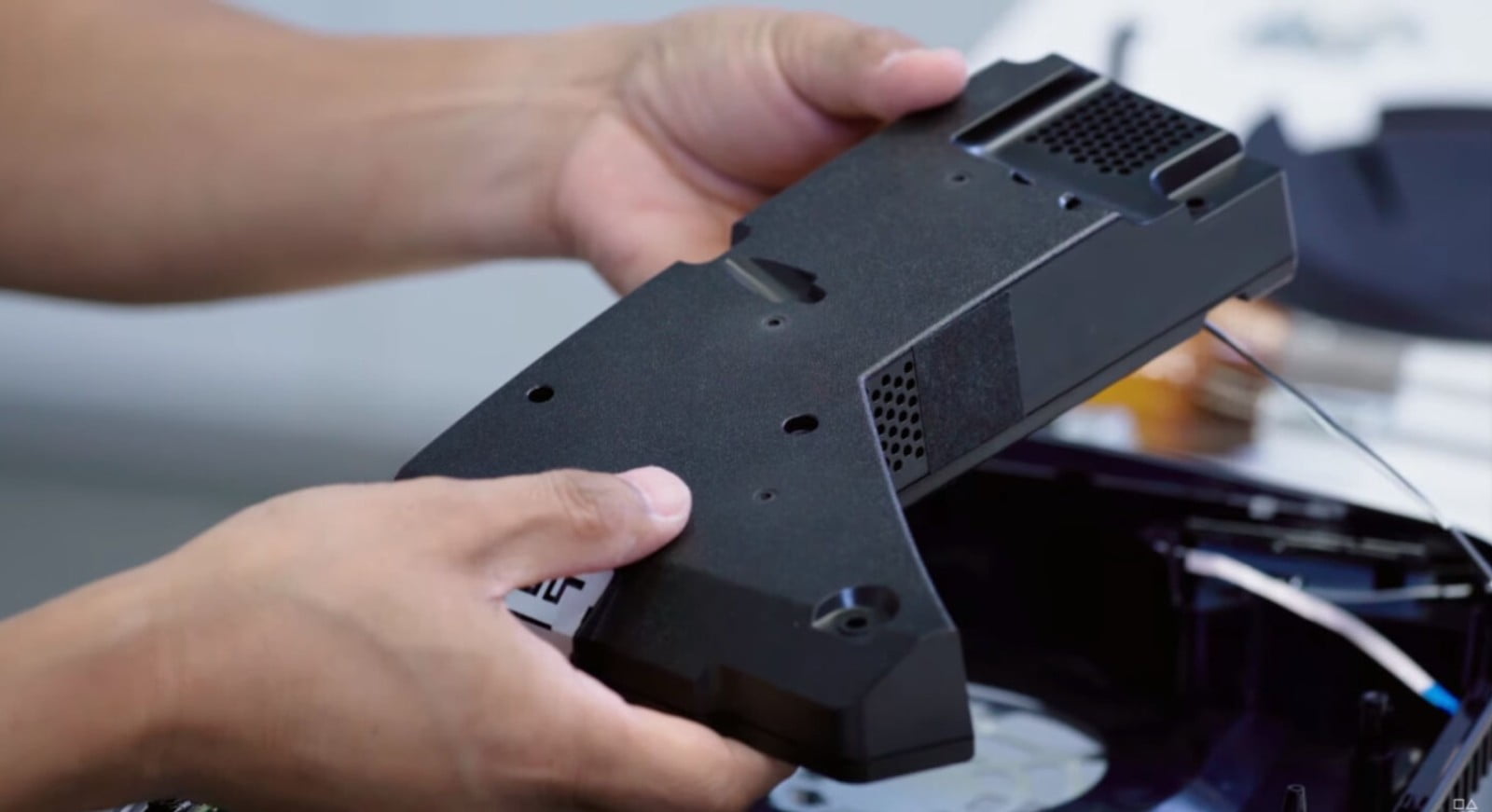

Alimentation 350W
L’alimentation 350W de la PS5.

Étant donné que le processeur du système fonctionne à «une vitesse CPU très élevée», Sony affirme qu’un nouveau conducteur thermique en métal liquide était nécessaire pour «garantir des performances de refroidissement élevées stables à long terme».

Dans le même ordre d’idées, le dissipateur thermique massif du système utilise un caloduc qui, selon Sony, a «une forme et un flux d’air [qui] permettent d’obtenir les mêmes performances qu’une chambre à vapeur».

Ce point de discussion est probablement une référence directe à la Xbox Series X, qui utilise une véritable chambre à vapeur pour son système de refroidissement.

Autres découvertes intéressantes

Quelques autres informations intéressantes révélées dans le démontage:

  • Le système arbore 4 ports USB, dont l’un est une connexion de type C et le reste la norme de type A rectangulaire plus ancienne. Parmi les ports de type A, les deux à l’arrière fournissent des connexions USB 3.1 SuperSpeed 10 Gbps, tandis que celui à l’avant est une connexion USB 2.0 “Hi-Speed” de seulement 480 Mbps.
  • Le lecteur Blu-ray Ultra HD du système est une unité autonome qui semble être facilement amovible et remplaçable, avec « deux couches d’isolation pour réduire le bruit du lecteur lorsque les disques tournent », explique Sony.
  • Sony affirme que la taille accrue de la PS5 par rapport à la PS4 permet « une amélioration spectaculaire en termes de puissance de traitement et de silence ».
  • L’alimentation PS5 consomme 350W de puissance.
  • La PS5 utilise Wi-Fi 6 et Bluetooth 5.1 pour ses connexions sans fil.
